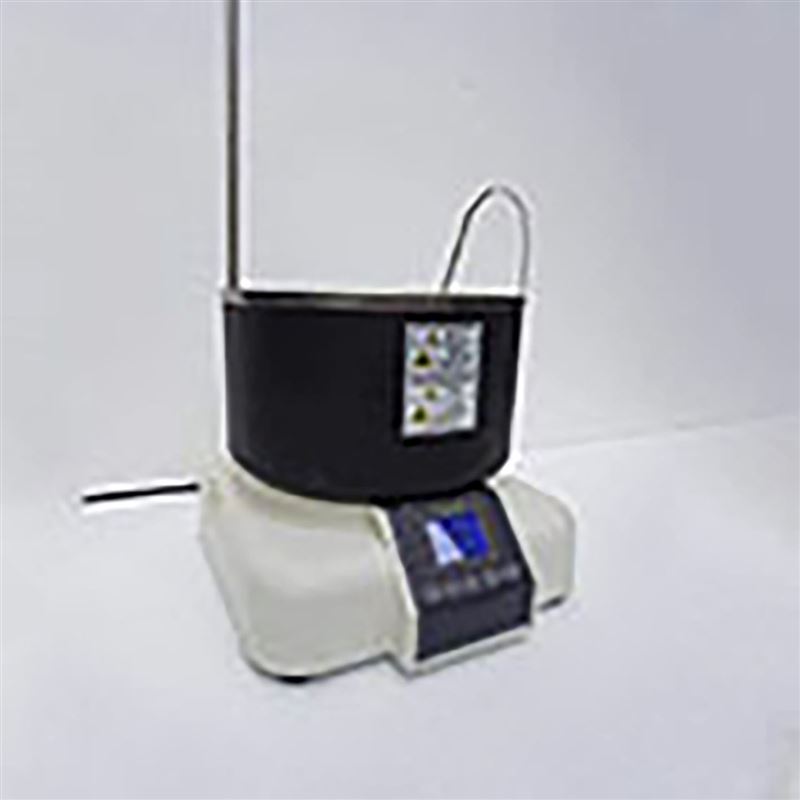

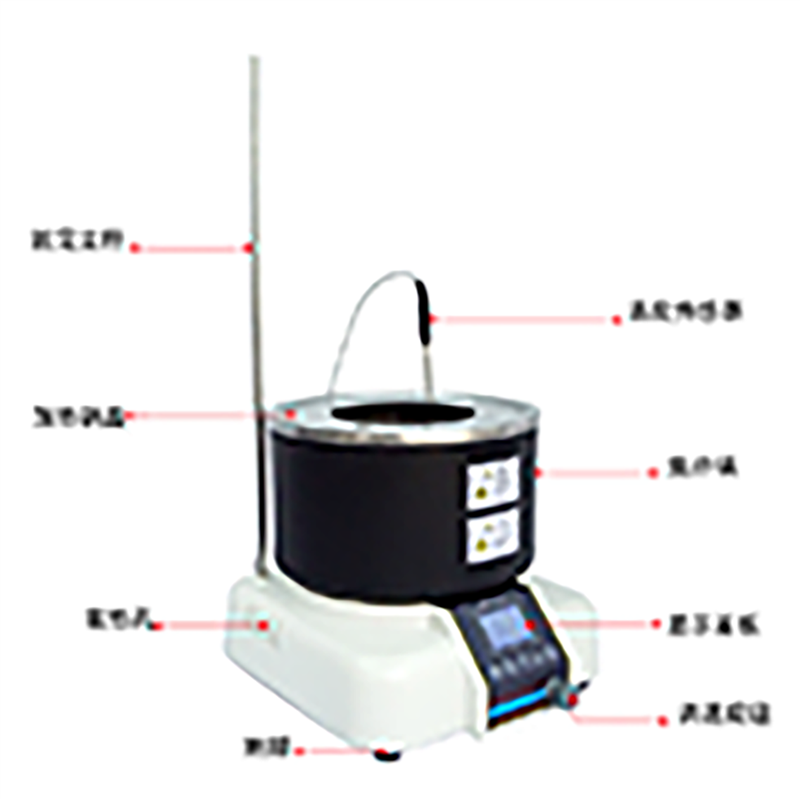

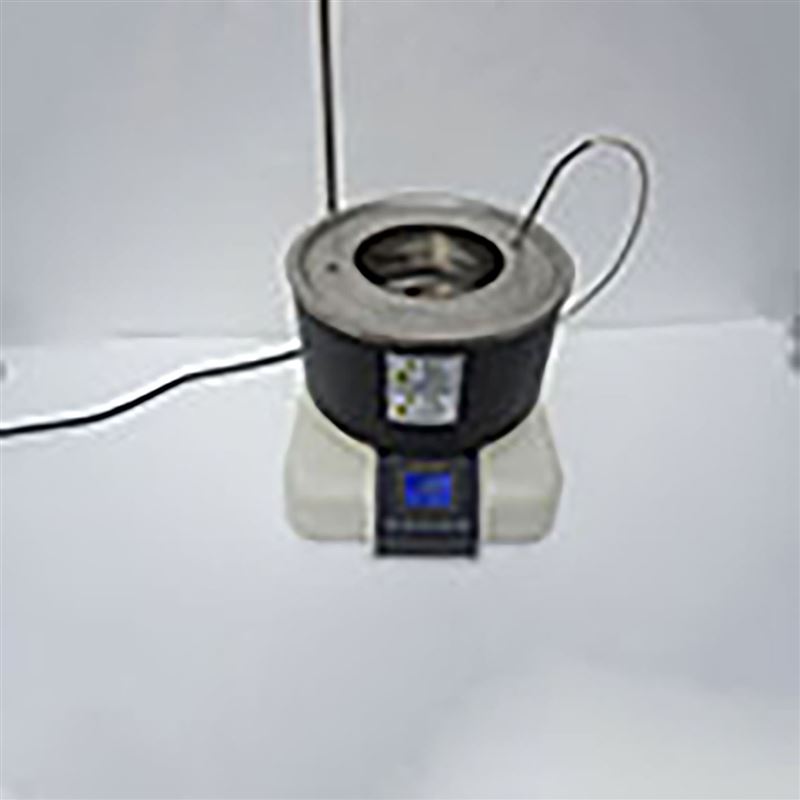

DF-101SA集热式恒温磁力搅拌器

DF-101SA集热式恒温磁力搅拌器，是我公司集国内同类产品之优点，经研制改进而生产的多功能产品。具有外形美观，适用范围广，恒温精度高、功率大、噪音小、运行稳定，安全可靠等特点。

DF-101SA集热式恒温磁力搅拌器技术参数

集热式搅拌器，采用蓝底白字lcd屏幕显示，特别适用于实验室化学实验，其功能齐全，操作简单。

温度采用“超级模糊PID"控制，与传统的PID控制方式相比具有更小的温度超调、更快的稳定时间、更好的控温度等优点。

速度采用技术成熟、可靠性高的有刷电机控制方案。速度控制采用速度环控制。

性能指标

1、温度测量范围： 0～200.0℃；速度设定范围100～2000转/分；

2、传感器： 温度传感器为PT100。温度显示值基本wu差：< 0.5%； 速度显示值基本误差：±1转/分；

3、工作环境： 电源电压：AC220V±10%；(额定电压220VAC)；

环境温度：0～40℃(不宜超过40℃)；   相对湿度：<85%RH；

4、加热输出功率：≤500W

四、面板显示

功能说明

1．控制器上电，温度显示窗显示“Kb2P"， 速度显示窗显示“V04"约3秒后进入到正常显示状态。

2．启动与停止

①点击加热键，允许温度加热控制；再次点击则温度加热关闭。

②旋转编码器，速度窗口闪烁，显示速度设定值，约2秒后自动进入到旋转状态。若设定值不为0则电机直接运行，设定值为0，则显示OFF，电机不启动。

3．有报警时，“ALM!"标识符常亮，蜂鸣器连续鸣叫；蜂鸣器鸣叫时可按任意键消音。

4．若控制器温度显示窗显异常代码，表示温度传感器或控制器本身故障，具体对应如下：

Er-1:PT100传感器故障；

Er-2:K型热电偶传感器故障；

Er-3:内部温度保护；

SEr:内部传感器脱落；

5．点击“设定"键，进入到温度设定状态，上排显示提示符“SP"，温度设定值闪烁，可通过增加、减小和移位键修改到所需的设定值；再点击“设定"键，进入到时间设定状态，上排显示提示符“SΓ"，时间设定值闪烁，可通过增加、减小和移位键修改到所需的设定值，时间设定值修改完毕；再点击“设定"键，退出温度、时间设定状态，设定值自动保存。

6．速度窗口显示Err,表示电机霍尔错误，需检查霍尔安装位置

内部参数设定

长按“设定"键3秒，上排显示密码提示符“Lc"，下排显示密码值，通过增加、减小和移位键修改到所需的密码值。再点击“设定"键，若密码值不正确，控制器自动返回到正常显示状态，若密码值正确，则进入到内部参数设定状态，再点击“设定"键可以依次修改各个参数。再长按“设定"键3秒，可以退出此状态，参数值自动保存。(内外传感器切换，请关机重启）详见下表：

用户设定参数表

系统自整定

当温度控制效果不理想时可进行系统自整定。自整定过程中温度会有较大过冲，用户在进行系统自整定前请充分考虑此因素。

在主界面且运行状态下，长按移位键6秒，，液晶屏第一排显示自整定提示符“AT"，可点击“增加"或“减小"键修改“AT"参数。修改参数值为1，再点击设定键退出，仪表进入到系统自整定状态，【AT】标识符闪烁，自整定完成后，【AT】标识符停止闪烁，控制器会得到一组更佳的PID参数，参数值自动保存。在系统自整定过程中，关闭控制器运行可中止自整定程序。

在系统自整定过程中若有上偏差超温报警，报警标识符不亮，但加热报警继电器会自动断开。在系统自整定过程中所有参数都不可修改。

使用及维护注意事项

1、搅拌器在搬动过程中。须轻拿轻放，以免引起安全事故。

2、长期搁置再启用时，应将灰尘等打扫干净后，将搅拌器试通电，检查有无漏电现象，避免因长期搁置产生灰尘及受潮造成漏电事故。

3、搅拌器应置于干燥、通风、无腐蚀性气体的场所。

4、避免加热器“干烧"损坏，造成事故。
